Quản lý điều kiện bảo quản từ một kho đến nhiều địa điểm

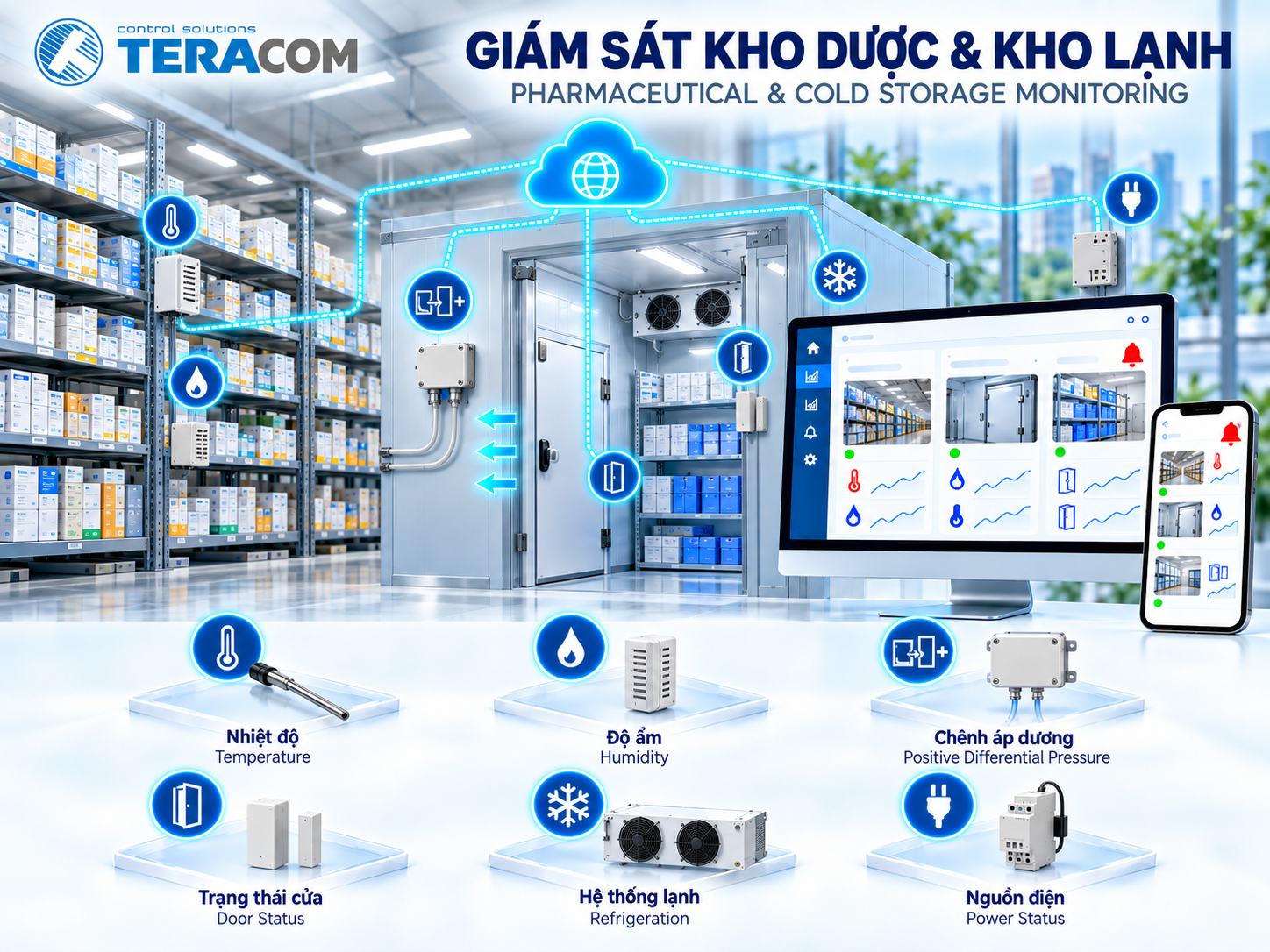

Chúng tôi cung cấp giải pháp IoT giám sát nhiệt độ, độ ẩm, chênh áp và trạng thái thiết bị cho kho dược, kho lạnh, tủ bảo quản và các khu vực có điều kiện môi trường được kiểm soát. Kết hợp cảm biến phù hợp với bộ thu thập dữ liệu Teracom và phần mềm quản lý, doanh nghiệp có thể theo dõi nhiều khu vực trên máy tính và điện thoại.

Giải pháp giúp giảm việc ghi chép thủ công, nhận biết điều kiện bất thường và truy xuất diễn biến môi trường khi cần kiểm tra. Bộ phận quản lý kho, kỹ thuật và chất lượng có thể cùng sử dụng dữ liệu theo quyền truy cập được thiết lập.

Giám sát đúng theo từng loại kho

Kho dược bảo quản ở điều kiện kiểm soát, kho mát, kho lạnh và kho đông có yêu cầu khác nhau. Chúng tôi lựa chọn đầu dò, vị trí đo và giới hạn cảnh báo theo điều kiện bảo quản sản phẩm, quy trình của khách hàng và môi trường lắp đặt. Độ ẩm và chênh áp được đưa vào phạm vi khi khu vực có yêu cầu tương ứng.

Khu vực cần duy trì áp suất dương được giám sát bằng phép đo chênh áp so với phòng hoặc hành lang tham chiếu. Không mặc định mọi kho lạnh đều phải có áp suất dương; chức năng này được bố trí theo thiết kế HVAC và yêu cầu kiểm soát của từng khu vực.

Những thông số và trạng thái có thể theo dõi

Khả năng giám sát từng trạng thái phụ thuộc đầu dò, thiết bị hiện trường và giao tiếp thực tế. Số điểm đo được xác định theo diện tích, phân vùng, phân bố nhiệt độ và kết quả khảo sát, không chỉ theo số phòng.

Theo dõi áp suất dương bằng cảm biến chênh áp

Hệ thống sử dụng cảm biến chênh áp chuyên dụng để đo hiệu áp suất giữa hai khu vực. Khi xác định chênh áp bằng áp suất khu cần bảo vệ trừ áp suất khu tham chiếu, giá trị dương thể hiện khu cần bảo vệ có áp suất cao hơn khu tham chiếu.

Giá trị được hiển thị theo Pa, cùng trạng thái trong giới hạn hoặc cảnh báo. Chúng tôi lựa chọn dải đo, độ chính xác, vị trí lấy áp và điểm tham chiếu theo thiết kế. Có thể đối chiếu chênh áp với trạng thái cửa và quạt để hỗ trợ phân tích nguyên nhân.

Cảm biến chênh áp có ngõ ra 4-20 mA, 0-10 V hoặc Modbus RTU tương thích được kết nối với bộ thu Teracom phù hợp. Cảm biến và cấu hình kênh đo được kiểm tra trước khi tích hợp. TSP200 là cảm biến áp suất khí quyển của Teracom, không dùng thay cho cảm biến chênh áp phòng.

Ngưỡng chênh áp, thời gian trễ khi mở cửa và điều kiện phát cảnh báo được thống nhất theo quy trình vận hành. Chức năng giám sát giúp phát hiện sai lệch; việc duy trì áp suất thuộc hệ thống HVAC hoặc điều khiển đã được thiết kế.

Chọn đầu dò phù hợp cho kho lạnh

Đầu dò nhiệt độ được lựa chọn theo toàn bộ dải vận hành, độ chính xác yêu cầu, thời gian đáp ứng và điều kiện vệ sinh, độ ẩm hoặc ngưng tụ. Với kho đông hoặc nhiệt độ thấp hơn phạm vi của cảm biến môi trường thông thường, có thể sử dụng đầu dò Pt100 và bộ chuyển đổi phù hợp.

Chúng tôi có thể bố trí đầu dò trong kho và bộ điện tử tại vị trí đáp ứng điều kiện làm việc của thiết bị. Phương án đi dây qua vách cách nhiệt cần giữ kín kho và thuận tiện bảo trì. Đo nhiệt độ không khí và đo bằng đầu dò mô phỏng tải nhiệt được xác định theo mục tiêu giám sát, không mặc định là cùng một phép đo.

TSH300 của Teracom là lựa chọn để xem xét cho nhiệt độ và độ ẩm tại khu vực phù hợp với giới hạn của model. Không mặc định cảm biến này phù hợp mọi kho đông hoặc vị trí có ngưng tụ; đầu dò chuyên dụng được bổ sung khi điều kiện thực tế yêu cầu.

Kết nối về trung tâm qua Ethernet hoặc 4G

Tại mỗi kho, bộ thu tiếp nhận dữ liệu qua RS-485 Modbus RTU, analog hoặc tiếp điểm trạng thái. Các thiết bị sử dụng 1-Wire chỉ kết nối với bộ thu có hỗ trợ giao tiếp này; không mặc định mọi model đều có cùng cổng và cùng số lượng đầu vào.

TCW242 phù hợp để xem xét khi sử dụng Ethernet, cần kết hợp cảm biến Modbus, tín hiệu analog và tiếp điểm. TCG140-4 cung cấp kết nối 4G cho vị trí phân tán hoặc khó bố trí mạng có dây. MQTT, HTTP/HTTPS hoặc giao tiếp tích hợp khác được lựa chọn theo bộ thu và phần mềm nhận.

Khi mở rộng, chúng tôi kiểm tra số kênh, thanh ghi, nguồn cấp, dây dẫn và dung lượng dữ liệu thực tế. Nhiều kho có thể tập trung về cùng nền tảng, với cách đặt tên theo công ty, địa điểm, kho, buồng và điểm đo.

Dashboard và giám sát trên điện thoại

Giao diện đề xuất gồm tổng quan các kho, khu vực đang cảnh báo và trạng thái kết nối. Màn hình chi tiết thể hiện nhiệt độ, độ ẩm, chênh áp, trạng thái cửa và thiết bị theo dữ liệu có sẵn. Mỗi giá trị cần có đơn vị, thời gian cập nhật và dấu hiệu nhận biết dữ liệu cũ hoặc mất kết nối.

Biểu đồ lịch sử giúp đối chiếu nhiệt độ với thời gian mở cửa, sự kiện xả đá hoặc lỗi hệ thống lạnh khi những tín hiệu này được tích hợp. Người dùng có thể xem từ máy tính hoặc điện thoại qua nền tảng được lựa chọn.

TC Monitor được Teracom giới thiệu với giao diện web, dashboard, biểu đồ, thông báo cảnh báo, phân quyền và nhật ký hoạt động người dùng. Các chức năng mở rộng như báo cáo chất lượng, thông báo đẩy, xác nhận xử lý cảnh báo và tích hợp hệ thống khác được xác định riêng theo phần mềm và giấy phép thực tế.

Cảnh báo để người phụ trách kịp thời kiểm tra

Hệ thống có thể được cấu hình theo dõi nhiệt độ cao/thấp, độ ẩm ngoài giới hạn, mất chênh áp dương, cửa mở quá thời gian cho phép, lỗi hệ thống lạnh, mất điện và mất liên lạc. Mỗi khu vực có ngưỡng, thời gian trễ và người nhận phù hợp với quy trình của doanh nghiệp.

Thông báo có thể dùng email, SMS, còi/đèn tại chỗ hoặc kênh của nền tảng tích hợp. TCG140-4 có chức năng SMS và email được hãng công bố; thông báo qua ứng dụng được kiểm tra theo nền tảng lựa chọn. Kịch bản cần được thử thực tế từ lúc phát sinh điều kiện đến khi người phụ trách nhận được cảnh báo.

Lưu dữ liệu, truy xuất và mở rộng hồ sơ

TCW242 và TCG140-4 có bộ ghi dữ liệu được công bố đến 70.000 bản ghi. Chúng tôi kết hợp ghi tại chỗ và lưu tập trung theo cấu hình. Khả năng ghi khi mất mạng cần có nguồn điện phù hợp; việc truyền lại dữ liệu lịch sử được kiểm tra với phần mềm nhận, bao gồm mốc thời gian và xử lý trùng lặp.

Báo cáo có thể được thiết kế theo kho, điểm đo và khoảng thời gian, gồm biểu đồ, giá trị thống kê và các lần vượt giới hạn. Yêu cầu lưu trữ, sao lưu, phân quyền, nhật ký thay đổi và thẩm định hệ thống được xác nhận theo mục đích sử dụng hồ sơ. Cấu hình IoT được lựa chọn và kiểm chứng theo yêu cầu dự án; không mặc định toàn bộ hệ thống đã đáp ứng mọi yêu cầu hồ sơ điện tử chỉ từ tính năng của bộ thu.

Vị trí giám sát nên được xác lập từ đánh giá phân bố nhiệt độ; hiệu chuẩn và kiểm tra hệ thống cần được đưa vào kế hoạch triển khai. Điều này giúp số liệu theo dõi phù hợp hơn với điều kiện bảo quản thực tế.

Cấu hình linh hoạt theo yêu cầu của doanh nghiệp

Một phương án có thể gồm đầu dò nhiệt độ tại các điểm cần giám sát, cảm biến độ ẩm ở khu vực phù hợp, cảm biến chênh áp cho khu cần duy trì áp suất dương, tiếp điểm cửa và tín hiệu lỗi tủ lạnh/HVAC. Bộ thu Teracom kết nối dữ liệu về phần mềm, đồng thời phối hợp cảnh báo tại chỗ và từ xa theo cấu hình.

Chúng tôi sẵn sàng trao đổi về số kho, loại sản phẩm, điều kiện bảo quản, yêu cầu chênh áp và hạ tầng mạng để xây dựng giải pháp phù hợp. Từ một buồng lạnh đến mạng lưới nhiều kho, doanh nghiệp có thể triển khai theo từng giai đoạn và mở rộng khi nhu cầu tăng lên.

Để được tư vấn giải pháp hoàn chỉnh theo yêu cầu của Quý khách, vui lòng liên hệ hotline 0828 600 900.
