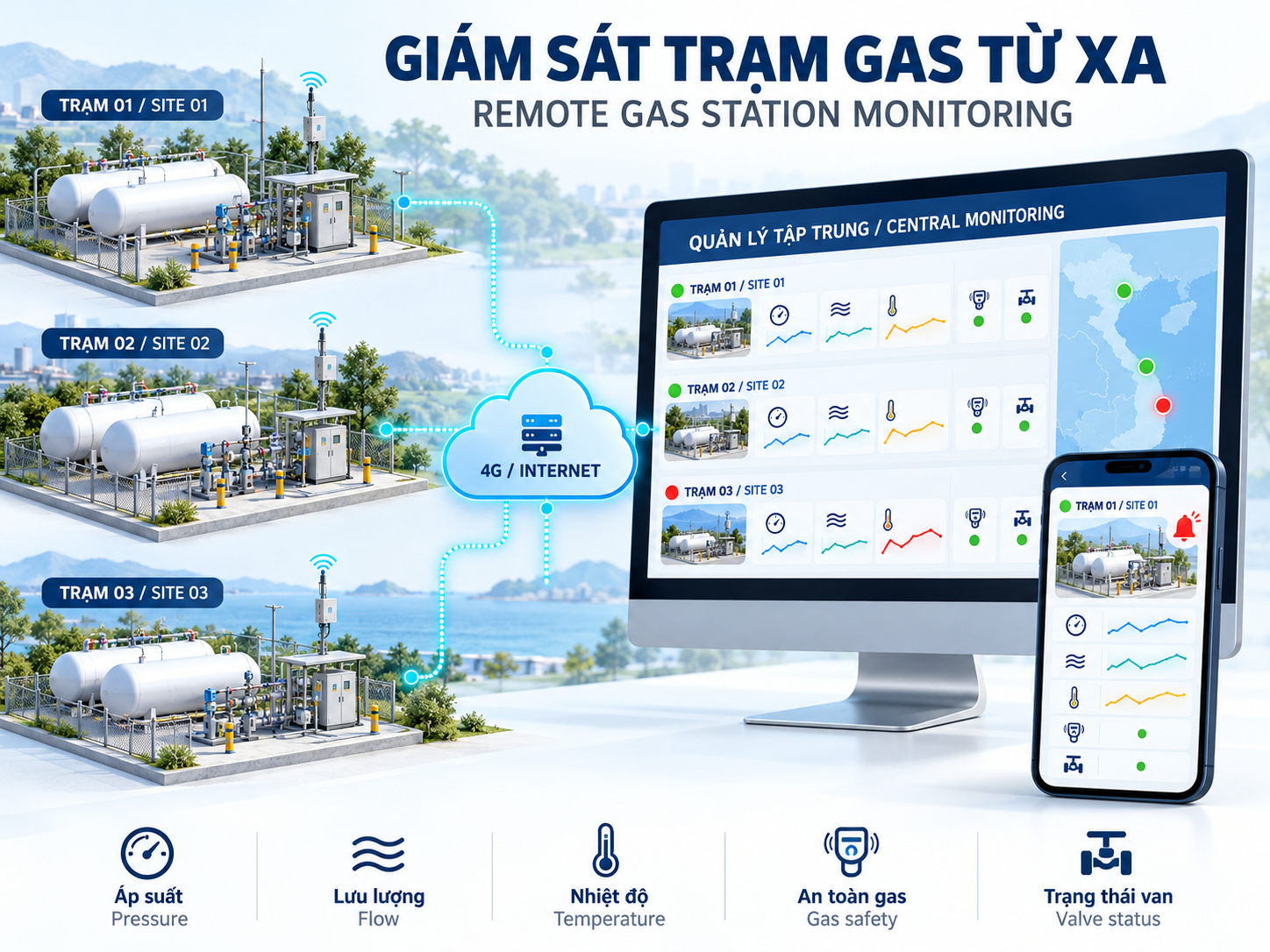

Quản lý nhiều trạm gas trên cùng một nền tảng

Chúng tôi cung cấp thiết bị và giải pháp đo lường, thu thập dữ liệu và giám sát từ xa cho trạm cấp gas. Doanh nghiệp kinh doanh gas có thể theo dõi áp suất, nhiệt độ, lưu lượng, tổng lượng gas cấp bán và các trạng thái vận hành quan trọng trên cùng một hệ thống, từ một trạm đến nhiều địa điểm khác nhau.

Giải pháp kết hợp đồng hồ đo, cảm biến, hệ thống điều khiển tại trạm, bộ thu thập dữ liệu Teracom và phần mềm quản lý tập trung. Thông tin được đưa về văn phòng và hiển thị trên máy tính hoặc điện thoại để bộ phận kinh doanh, điều độ, kỹ thuật và quản lý có thể làm việc từ cùng nguồn dữ liệu.

Bạn muốn biết hôm nay mỗi trạm đã cấp bao nhiêu gas, áp suất có ổn định, van đang mở hay đóng và trạm nào đang có cảnh báo? Chúng tôi sẵn sàng xây dựng giải pháp phù hợp với hạ tầng hiện có, yêu cầu đối soát và kế hoạch mở rộng mạng lưới của doanh nghiệp.

Xây dựng giải pháp theo cấu trúc trạm thực tế

Mỗi trạm cấp gas có cấu trúc và điều kiện vận hành riêng. Chúng tôi xác định các điểm đo, thiết bị cần giám sát và phương án kết nối theo sơ đồ công nghệ, tài liệu thiết bị và yêu cầu của doanh nghiệp. Loại gas, pha đo và cơ sở tính lượng cấp bán được xác nhận trước khi chọn thiết bị.

Tại các trạm có bồn chứa và hóa hơi, phạm vi giám sát có thể bao gồm mức bồn, áp suất, thiết bị hóa hơi và nhiệt độ đầu ra. Với trạm điều áp đo đếm, trọng tâm có thể là áp suất trước/sau điều áp, chất lượng hoạt động của cụm cấp gas và lượng giao nhận. Các nhánh cấp cho nhiều khách hàng được nhận diện riêng để thuận tiện quản lý.

Đối với LNG hoặc LPG, vị trí đo ở pha lỏng hay pha khí được xác định ngay khi lựa chọn đồng hồ. Điều này giúp thiết bị, đơn vị đo và dữ liệu thương mại phù hợp với cách doanh nghiệp cấp bán gas.

Những thông số và thiết bị có thể giám sát

Nhóm tín hiệu	Thông tin theo dõi	Giá trị cho doanh nghiệp
Áp suất gas	Áp suất nguồn, đầu vào, đầu ra cụm điều áp và từng nhánh cấp	Theo dõi khả năng cấp gas, nhận biết áp suất ngoài giới hạn vận hành
Lưu lượng tức thời	Lượng gas đang cấp theo thời gian, theo từng đồng hồ và nhánh	Nắm bắt nhu cầu sử dụng và các thời điểm tải cao
Tổng lượng gas	Chỉ số tích lũy, lượng cấp trong ngày, tháng hoặc kỳ đối soát	Tổng hợp lượng cấp bán theo trạm và khách hàng
Nhiệt độ gas	Nhiệt độ tại điểm đo, sau hóa hơi hoặc gia nhiệt khi có	Bổ sung thông tin đánh giá điều kiện cấp gas và dữ liệu quy đổi
Hệ thống phát hiện gas	Giá trị nồng độ như %LEL, mức cảnh báo và lỗi từ đầu dò/tủ gas tương thích	Đưa thông tin an toàn về đúng người phụ trách
Van và cơ cấu chấp hành	Phản hồi mở/đóng, vị trí van, trạng thái local/remote, lỗi actuator nếu có	Biết trạng thái thiết bị thực tế và kết quả thao tác
Thiết bị bảo vệ	Trạng thái van cắt an toàn, dừng khẩn cấp và tín hiệu trip từ hệ thống tại trạm	Nhận biết sự kiện dừng cấp gas và hỗ trợ kiểm tra nguyên nhân
Bồn và nguồn cấp	Mức chứa, áp suất bồn hoặc dữ liệu lượng tồn từ thiết bị phù hợp	Hỗ trợ kế hoạch tiếp gas và điều độ nguồn hàng
Thiết bị phụ trợ	Trạng thái máy hóa hơi, bộ gia nhiệt, bơm hoặc thiết bị công nghệ có trong trạm	Theo dõi điều kiện sẵn sàng và cảnh báo thiết bị
Điện và truyền thông	Nguồn điện, nguồn dự phòng, trạng thái gateway và thời điểm nhận dữ liệu cuối	Phân biệt trạm đang hoạt động với trạm mất kết nối



Chúng tôi có thể tận dụng tín hiệu và thiết bị sẵn có, đồng thời bổ sung cảm biến hoặc module giao tiếp khi cần. Thiết bị đo áp suất, nhiệt độ, lưu lượng và phát hiện gas được lựa chọn theo loại gas, dải vận hành, vật liệu tiếp xúc và điều kiện khu vực lắp đặt.

Theo dõi cả lưu lượng đang cấp và lượng gas cấp bán

Lưu lượng tức thời giúp người vận hành biết trạm đang cấp ở mức nào và nhu cầu thay đổi ra sao. Chỉ số tổng tích lũy cho biết lượng gas đã đi qua điểm đo. Kết hợp hai loại dữ liệu, doanh nghiệp có thể theo dõi phụ tải, tổng hợp sản lượng và chuẩn bị dữ liệu đối soát theo từng trạm, đồng hồ hoặc khách hàng.

Với đồng hồ hoặc flow computer có Modbus tương thích, hệ thống có thể đọc trực tiếp lưu lượng, chỉ số tổng, áp suất, nhiệt độ và trạng thái đo. Với đồng hồ có ngõ ra xung, chúng tôi có thể lựa chọn bộ đếm phù hợp và khai báo hệ số xung theo tài liệu đồng hồ. Khi chỉ có tín hiệu analog biểu diễn lưu lượng, dữ liệu này phù hợp để theo dõi vận hành; việc xác lập tổng lượng cần được thiết kế và kiểm tra riêng.

Đối với đo thể tích khí, lượng tại điều kiện vận hành và lượng quy đổi về điều kiện tham chiếu cần được nhận diện rõ. Bộ hiệu chỉnh thể tích hoặc flow computer có thể sử dụng áp suất, nhiệt độ và hệ số nén để tính lượng quy đổi. Hệ thống IoT ưu tiên lấy kết quả từ thiết bị đo/hiệu chỉnh phù hợp thay vì tự xem mọi giá trị m³ là cùng một cơ sở tính toán.

Nếu giao nhận theo khối lượng, dữ liệu kg hoặc tấn được lấy từ hệ thống đo phù hợp với sản phẩm và pha đo. Trường hợp thanh toán theo năng lượng cần thêm nguồn dữ liệu nhiệt trị tương ứng. Đơn vị, điều kiện tham chiếu và thiết bị dùng làm căn cứ thanh toán được thống nhất theo yêu cầu đo lường và thỏa thuận giao nhận của dự án.

Phần mềm có thể tổng hợp lượng trong kỳ từ chỉ số đầu/cuối kỳ hợp lệ, đồng thời quản lý tình huống thay đồng hồ, reset hoặc tràn bộ đếm. Các khoảng dữ liệu thiếu được nhận diện để tránh đưa số ước tính chưa kiểm chứng vào đối soát. Điều này giúp dữ liệu vận hành và dữ liệu thương mại được sử dụng rõ ràng, có thể truy xuất.

Kết nối từ từng trạm về trung tâm quản lý

Tại trạm, bộ thu thập dữ liệu tiếp nhận tín hiệu từ đồng hồ, cảm biến, PLC hoặc tủ điều khiển. Những giao tiếp thường dùng gồm RS-485 Modbus RTU, xung đếm, 4-20 mA, 0-10 V và tiếp điểm trạng thái. Đầu vào, tần số xung và khả năng đọc thanh ghi được kiểm tra theo thiết bị thực tế.

Trên đường truyền, trạm có thể sử dụng Ethernet khi hạ tầng mạng phù hợp hoặc bộ thu cellular có 4G. Thiết bị chủ động gửi dữ liệu về máy chủ qua MQTT hoặc HTTP/HTTPS POST trên cấu hình hỗ trợ. Nhu cầu dự phòng đường truyền được thiết kế theo mức độ quan trọng của từng trạm.

Tại trung tâm, nền tảng SCADA/IoT tập trung dữ liệu theo công ty, khu vực, trạm, khách hàng và nhánh cấp. Chúng tôi có thể thiết kế giao diện tổng quan mạng lưới cùng màn hình chi tiết từng trạm. Dữ liệu vận hành, báo cáo và quyền truy cập được tổ chức theo công việc của từng bộ phận.

Dashboard cho doanh nghiệp có nhiều trạm ở nhiều nơi

Trên giao diện tổng quan, giải pháp có thể được cấu hình để hiển thị danh sách hoặc bản đồ trạm, trạng thái kết nối, trạm đang cảnh báo và tổng lượng cấp theo kỳ. Bộ phận quản lý có thể ưu tiên những vị trí cần chú ý mà không phải mở lần lượt từng thiết bị.

Khi chọn một trạm, người dùng có thể xem sơ đồ công nghệ rút gọn, áp suất đầu vào/đầu ra, nhiệt độ gas, lưu lượng tức thời, chỉ số đồng hồ và các trạng thái van, an toàn. Biểu đồ lịch sử giúp đối chiếu diễn biến áp suất với nhu cầu cấp và thời điểm thiết bị báo lỗi.

Các thông tin được hiển thị kèm đơn vị, thời gian cập nhật và chất lượng dữ liệu. Trạng thái mất liên lạc hoặc dữ liệu cũ cần được thể hiện rõ để người dùng hiểu đúng tình trạng đang xem.

Chúng tôi có thể bổ sung các màn hình theo vai trò: vận hành theo dõi thông số và cảnh báo; điều độ xem lượng tồn và tốc độ cấp khi có dữ liệu phù hợp; kinh doanh xem lượng giao nhận theo khách hàng; quản lý theo dõi tổng quan mạng lưới. Cổng xem dữ liệu cho từng khách hàng có thể được triển khai với quyền truy cập riêng theo phạm vi thống nhất.

Giám sát thuận tiện trên điện thoại

Người phụ trách có thể truy cập dashboard bằng trình duyệt trên điện thoại hoặc ứng dụng của nền tảng được lựa chọn. Các chức năng đề xuất gồm xem trạm thuộc quyền quản lý, kiểm tra thông số mới nhất, xem biểu đồ và mở chi tiết trạm đang có cảnh báo.

Một lựa chọn có thể xem xét là Teracom kết hợp Inuatek Data Collection Cloud. Teracom đã công bố tích hợp dữ liệu qua MQTT; DCC cung cấp giám sát tập trung và có ứng dụng cho iPhone/Android với thông báo đẩy, màn hình thiết bị và tổng quan nhiều thiết bị. Chức năng, giấy phép và cấu hình hỗ trợ được xác nhận khi lựa chọn giải pháp.

Nếu doanh nghiệp đang sử dụng SCADA hoặc nền tảng IoT khác, chúng tôi có thể xây dựng phương án tích hợp theo giao tiếp sẵn có. App TCW Control phục vụ các bộ Ethernet TCW tương thích; với mạng trạm dùng cellular TCG, truy cập trên điện thoại được tổ chức qua nền tảng quản lý phù hợp, thay vì mặc định dùng app TCW Control.

Cảnh báo để chủ động điều phối và xử lý sự cố

Hệ thống có thể theo dõi áp suất quá cao/thấp, nhiệt độ ngoài vùng vận hành, lưu lượng vượt phạm vi theo dõi, tín hiệu gas alarm, van không phản hồi đúng, lỗi thiết bị phụ trợ và mất liên lạc. Các điều kiện được lựa chọn theo thiết kế trạm và quy trình của khách hàng.

Cảnh báo có thể chuyển qua email, SMS, thông báo ứng dụng hoặc hệ thống quản lý hiện có, tùy thiết bị, nền tảng và dịch vụ tích hợp. Trên cấu hình cellular phù hợp, SMS giúp người trực nhận thông tin qua mạng di động. Đèn/còi tại chỗ vẫn thực hiện vai trò cảnh báo cho khu vực trạm.

Phần mềm có thể được cấu hình lưu lịch sử cảnh báo, phân loại mức độ và ghi nhận quá trình tiếp nhận/xử lý theo nền tảng lựa chọn. Dữ liệu lưu lượng và áp suất cũng giúp nhận diện biến động bất thường cần kiểm tra; chẩn đoán rò rỉ cụ thể cần dựa trên hệ thống đo và phương pháp phù hợp.

Giám sát van và phối hợp điều khiển từ xa

Chúng tôi có thể đưa trạng thái van điều khiển, van đóng mở và van cắt an toàn về giao diện tập trung khi có phản hồi phù hợp. Người vận hành phân biệt được lệnh đã gửi, lệnh đã được chấp nhận và vị trí van thực tế, nhờ thông tin phản hồi từ hiện trường.

Trên trạm có hệ thống điều khiển hỗ trợ, có thể thiết kế chức năng gửi yêu cầu thao tác hoặc điều chỉnh trong phạm vi được phép. Lệnh từ xa được xác thực và chuyển qua hệ thống điều khiển tại trạm để kiểm tra điều kiện cho phép; quyền local/remote, nhật ký thao tác và phản hồi được đưa vào thiết kế.

Hệ thống bảo vệ và dừng khẩn cấp tại trạm tiếp tục làm việc độc lập với đường truyền Internet. Việc mở lại van sau sự kiện an toàn tuân theo quy trình và liên động đã thiết kế, không được tự động thực hiện chỉ vì người dùng xóa cảnh báo trên điện thoại.

Với khu vực nguy hiểm, cảm biến, giao diện cách ly và phương án lắp đặt được lựa chọn theo phân vùng của công trình. Bộ IoT thông thường được bố trí tại khu vực an toàn hoặc trong giải pháp lắp đặt đã được xác nhận phù hợp.

Lưu dữ liệu và hỗ trợ đối soát lượng cấp bán

Chúng tôi có thể kết hợp bộ ghi tại trạm với cơ sở dữ liệu tập trung. Các model Teracom phù hợp như TCG140-4, TCW242 và TCW260 có logger được công bố đến 70.000 bản ghi. Khi mất đường truyền, thiết bị có thể tiếp tục ghi tại chỗ nếu hệ thống vẫn được cấp nguồn.

Phương án gửi lại dữ liệu lịch sử được kiểm tra theo bộ thu và nền tảng nhận. Máy chủ cần phân biệt dữ liệu lịch sử với dữ liệu hiện tại, xử lý trùng lặp và đồng bộ mốc thời gian. Số tổng tích lũy gốc của đồng hồ hoặc bộ đếm được giữ làm cơ sở truy xuất.

Trên lớp phần mềm, có thể xây dựng báo cáo lượng cấp theo ngày/tháng/kỳ, theo trạm và khách hàng; biểu đồ phụ tải; thời gian áp suất ngoài giới hạn; lịch sử van và sự kiện. Dữ liệu có thể xuất hoặc chuyển sang ERP, kế toán hay hệ thống báo cáo qua phương án tích hợp phù hợp. Các biểu mẫu thương mại và tự động hóa báo cáo được thống nhất trong phạm vi phần mềm.

Các thành phần Teracom có thể đưa vào giải pháp

Thiết bị	Vai trò đề xuất	Phạm vi lựa chọn
TCG140-4	Thu thập tại trạm và truyền qua 4G; hỗ trợ MQTT, HTTP/HTTPS, SMS và logger	Phù hợp các trạm phân tán; I/O, số thanh ghi và kiểu dữ liệu được kiểm tra theo phiên bản
TCW242	Thu thập qua Ethernet, RS-485, analog/digital và relay; MQTT và logger	Phù hợp trạm có mạng hoặc kết hợp router; đến 24 kênh giám sát và 24 cảnh báo
TCW260	Thu thập analog, tiếp điểm/xung và Modbus với giao tiếp cách ly	Phù hợp theo dõi tiêu thụ và nhiều tín hiệu đo; không có relay tích hợp
TDI340	Bộ đếm xung bốn kênh, Modbus RTU, giữ giá trị đếm trong bộ nhớ không mất điện	Kết nối đồng hồ có ngõ xung tương thích; kiểm tra hệ số và tần số xung
Module I/O hoặc PLC bổ sung	Tăng số đầu vào, tiếp nhận tín hiệu thiết bị và giao tiếp với điều khiển tại trạm	Lựa chọn theo danh sách tín hiệu, nguồn cấp và yêu cầu công trình



Thiết bị Teracom đảm nhiệm lớp thu thập, truyền dữ liệu và chức năng giám sát/điều khiển tương ứng. Đồng hồ giao nhận, bộ hiệu chỉnh, đầu dò gas và thiết bị an toàn được lựa chọn như các thành phần chuyên dụng của hệ thống.

Bắt đầu từ một trạm mẫu rồi mở rộng mạng lưới

Một cấu hình tham khảo có thể gồm đồng hồ/flow computer có dữ liệu lưu lượng và chỉ số tổng, các điểm đo áp suất/nhiệt độ cần thiết, tín hiệu từ tủ gas và hệ thống an toàn, phản hồi van và bộ thu 4G. Nếu số tín hiệu vượt khả năng tích hợp của bộ thu, chúng tôi bổ sung I/O hoặc đọc dữ liệu từ PLC tại trạm.

Sau khi kiểm chứng dữ liệu đo, cảnh báo, chất lượng truyền thông và yêu cầu người dùng trên trạm mẫu, cấu hình có thể chuẩn hóa để triển khai tại các trạm khác. Mỗi địa điểm vẫn có bộ thông số riêng về thiết bị đo, dải áp suất, khách hàng, đơn vị giao nhận và người phụ trách.

Theo cách này, doanh nghiệp có thể giảm việc tổng hợp số liệu thủ công, theo dõi mạng lưới từ xa và tổ chức xử lý theo mức độ ưu tiên. Khả năng nhìn thấy dữ liệu từng trạm giúp phối hợp tốt hơn giữa vận hành, điều độ và kinh doanh khi số địa điểm tăng lên.

Trao đổi với chúng tôi về mạng lưới trạm gas của bạn

Chúng tôi sẵn sàng tư vấn giải pháp từ giám sát áp suất, lưu lượng và nhiệt độ đến quản lý lượng cấp bán, cảnh báo an toàn và kết nối nhiều trạm trên điện thoại. Hãy chia sẻ loại gas, số trạm, số nhánh cấp, đồng hồ đang sử dụng và yêu cầu phần mềm để chúng tôi đề xuất cấu hình phù hợp.

Để được tư vấn giải pháp hoàn chỉnh theo yêu cầu của Quý khách, vui lòng liên hệ hotline 0828 600 900.
