L4029E Bộ điều khiển giới hạn nhiệt độ Resideo

Các sản phẩm thermostat và van FCU với thương hiệu Honeywell hoặc Honeywell Home trước đây sẽ được đổi tên thành Resideo (Resideo là thương hiệu tách ra khỏi Honeywell và hoạt động kinh doanh độc lập từ 2018. Với kinh nghiệm từ năm 1880 đến nay Resideo vẫn luôn tiếp tục nghiên cứu và phát triển các sản phẩm và giải pháp liên quan HVAC sau khi tách ra khỏi Honeywell)

The L4029E and F manual reset limit controls open a line or low voltage circuit if the air temperature reaches a critical level at the limit control location. The limit control may be used as a fire stat in the ductwork of air conditioning and ventilating systems. If the circulated air reaches a temperature indicative of fire, the limit control shuts off the fan. The L4029 limit control will prevent the fan from contributing to the spread of a fire.

Model:

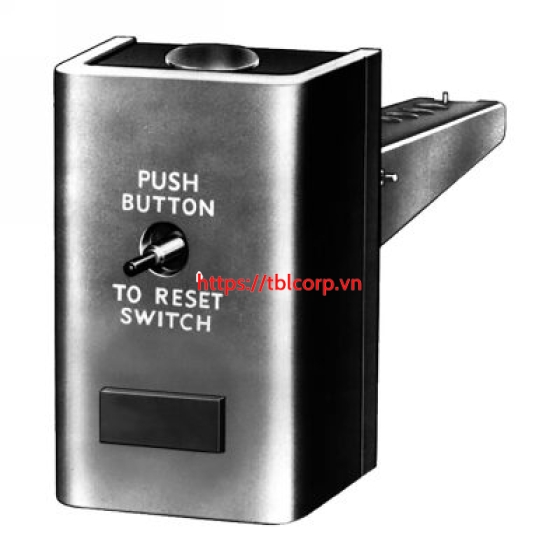

L4029E Manual Reset Limit Control with case and cover.
L4029F Manual Reset Limit Control less case and cover.

Cutout Setting (fixed):
To break the circuit at 125,135, 165, 200, or 240 F.

Electrical Ratings (in amperes):

0.25 amp full load at 0.25 to 12V dc

Switch Action:
Normally closed SPST switch opens on temperature rise to
the set point. Switch must be manually reset to operate.

Maximum Ambient Temperature:
At switch 190 F, at bimetal 350 F.

Manual Reset:
Button through front cover. Must be pressed and released to  remake switch after temperature falls approximately 25 degrees below the cutout point.

Differential:
Manual reset only, after approximately 25 F drop in temperature.

Dimensions (in inches; excluding element):
L4029E-3-3/4 high, 2-5/16 wide, 2 deep
L4029F-2-3/4 high, 1-7/8 wide, 1-15/32 deep

Element Insertion Length (in inches):  3 or 7 inches.

Mounting Means:
L4029E-two screw holes are provided through back of case
L4029F-two screw notches are provided through the backplate

Wiring Knockouts (L4029E):  Bottom-for 1/2-inch conduit.

Finish:  Smooth gray.

Underwriters' Laboratories, Inc. Listed:
L4029E, File No. MP465 Guide No. 167E7.

Underwriters' Laboratories, Inc. Component Recognized:
L4029F, File No. MP466, Guide No. 167E7.
